产品详情

概述

BLE2U三通模块实现了蓝牙、USB接口和串口之间的数据互传。该模块是基于CH9143芯片开发的模组，便于用户直接用于产品设计。
USB和蓝牙虚拟化串口技术，电脑端提供虚拟串口驱动，屏蔽USB和蓝牙底层技术细节，无需二次开发，即连即用，兼容常规串口应用程序，快速实现三路“串口”相互传输。

• 蓝牙端，支持主机模式、从机模式及主从一体模式，从机模式和主从一体模式下可对蓝牙参数进行配置，支持BLE4.2协议。

• 串口端，最高波特率1Mbps，提供AT指令配置，支持MODEM 联络信号。

• USB端，设备接口，支持USB-Vendor驱动程序模式和USB-CDC驱动程序模式。

特点

• 蓝牙、USB接口、串口三路数据互传

• 蓝牙支持从机模式、主机模式和主从一体模式

• 提供电脑端USB和蓝牙虚拟串口驱动

• 支持Windows/Linux/Android/iOS等系统蓝牙主机连接

• 兼容已有串口软件和工具，无需二次开发

• 两种串口驱动程序模式：厂商驱动程序模式和免安装的USB-CDC驱动程序模式

• 蓝牙传输距离100米

• 蓝牙发送功率8档可调

• 支持3.3V和2.5V工作电压

• 支持蓝牙传输配置，串口AT指令配置

• 异步串口最高通讯波特率1Mbps

• 串口支持MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS

• 串口支持5、6、7或8个数据位以及1或2个停止位

• 串口支持奇、偶、无校验、空白0、标志1等校验方式

• 全速USB设备接口，兼容USB V2.0

应用场景

场景1

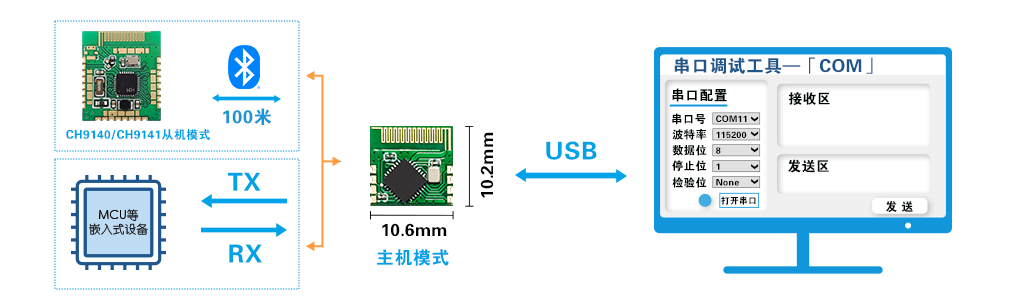

三通模块的蓝牙配置为主机模式，与蓝牙从机设备如CH9140、CH9141相连；UART接口与MCU等嵌入式设备连接；USB接口与PC连接，安装电脑虚拟串口驱动后，可使USB接口直接使用串口调试工具。实现串口免插线和串口延长传输。

场景2

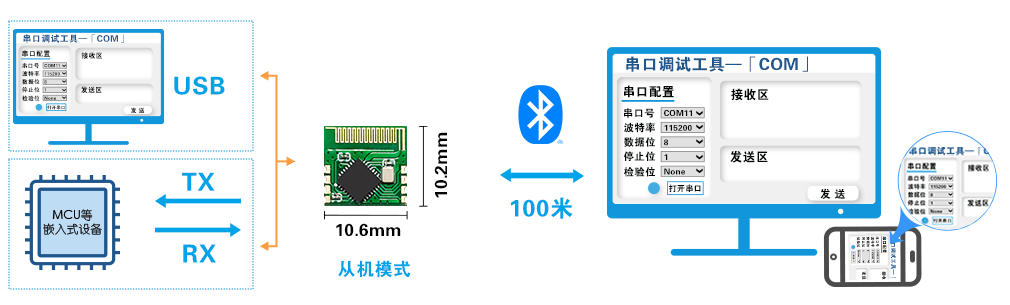

三通模块的蓝牙配置为从机模式，PC或移动设备打开蓝牙与串口调试工具；USB接口与PC连接，模块UART接口与MCU等嵌入式设备连接。实现串口数据转发至USB主机和PC或移动设备端的串口调试工具。

场景3

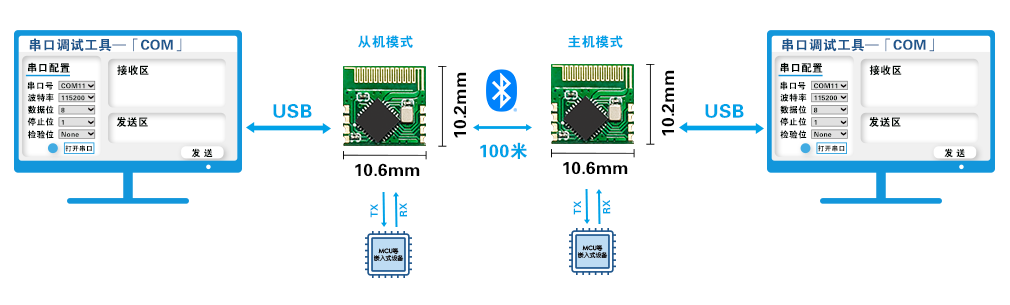

三通模块的USB接口连接PC，安装电脑虚拟串口驱动后，可使USB接口直接使用串口调试工具；UART接口与MCU等嵌入式设备连接；两个模块的蓝牙分别处于主机模式和从机模式，并建立连接。实现两个PC和两路MCU等嵌入式设备进行互联互通。
