产品详情

概述

BLE-TPT蓝牙串口透传模块实现了蓝牙接口数据和串口（UART）数据之间的透明传输。该模块是基于CH9141芯片开发的模组，便于用户直接用于产品设计。
蓝牙虚拟化串口技术，电脑端提供虚拟串口驱动，屏蔽蓝牙底层技术细节，兼容常规串口应用程序，无需二次开发，即可与串口通讯，轻松让串口实现免插线通讯，不受线缆距离的限制。

• 蓝牙端，支持广播模式、主机模式和从机模式。支持BLE4.2协议。蓝牙连接后在PC或移动设备上标识虚拟串口设备。提供从机模式下的通信设置，包括蓝牙名称、厂商信息等参数。

• 串口端，最高波特率1Mbps，提供AT指令配置，支持MODEM联络信号。

特点

• 支持广播模式、主机模式和从机模式

• 支持串口AT配置和蓝牙传输配置

• 提供电脑端的蓝牙虚拟串口驱动

• 兼容已有串口软件和工具，无需二次开发

• 支持Windows/Linux/Android/iOS等系统蓝牙主机连接

• 提供通用GPIO和同步GPIO功能，支持蓝牙方式控制

• 支持一路12位ADC采集，支持蓝牙方式读取

• 掉电睡眠电流0.3uA

• 支持标准的蓝牙BLE4.2

• 传输距离100米

• 发射功率8档可调

• 支持3.3V和2.5V工作电压

• 异步串口最高通讯波特率可达1Mbps

• 串口支持MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS

• 串口支持5、6、7或者8 个数据位以及1或者2个停止位

• 串口支持奇、偶、无校验、空白0、标志1等校验方式

• 支持获取芯片供电电压参数

应用场景

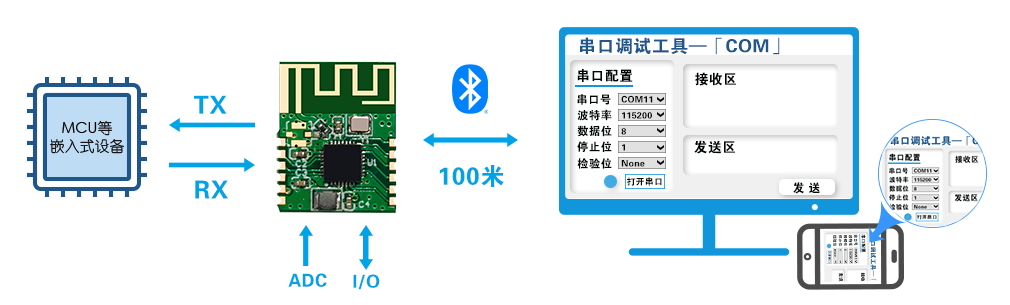

场景1

MCU等嵌入式设备通过UART连接蓝牙串口透传模块，通过AT指令配置蓝牙与串口相关参数，如蓝牙名称、厂商信息、波特率等。模块带有ADC和通用I/O功能，可单独配置使用。PC端开启蓝牙功能与模块连接，安装虚拟串口驱动后，可打开PC端的串口调试工具即可直接与MCU等嵌入式设备进行通讯。移动设备端使用我司提供的蓝牙APP软件（类似串口软件）即可直接与MCU等嵌入式设备进行通讯。实现即连即用，无需编程。
如果PC端不支持低功耗蓝牙，可以通过USB接口外加三通模块与蓝牙串口透传模块连接，实现USB和串口之间的转换。

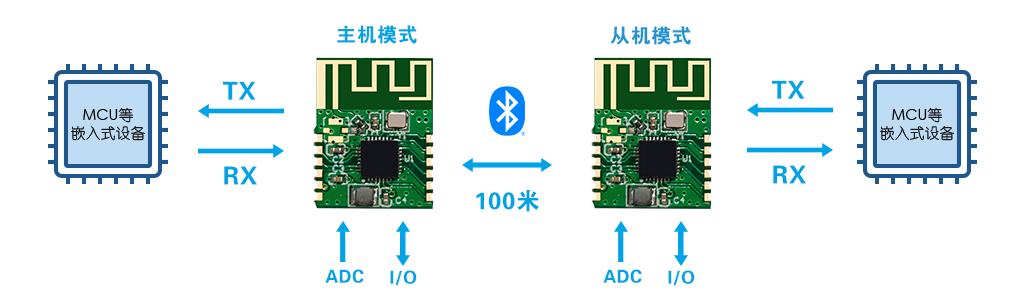

场景2

MCU等嵌入式设备通过UART连接蓝牙串口透传模块，通过AT指令配置蓝牙与串口相关参数，如蓝牙名称、厂商信息、波特率等。两个模块分别处于主机模式和从机模式并建立连接，即可实现两个MCU等嵌入式设备之间无线通讯。
