概述

BLE-SER蓝牙转串口模块实现了蓝牙和串口（UART）之间的数据互传。该模块是基于CH9140芯片开发的模组，便于用户直接用于产品设计。
蓝牙虚拟化串口技术，电脑端提供虚拟串口驱动，屏蔽蓝牙底层技术细节，兼容常规串口应用程序，无需二次开发，即可与串口通讯，轻松让串口实现免插线通讯，不受线缆距离的限制。

• 蓝牙端，支持硬件配置主从一体模式或从机模式，主从模式可以自动连接或绑定。支持BLE4.2协议。

• 串口端，最高波特率1Mbps，硬件配置波特率，支持MODEM 联络信号。

特点

• 提供PC端蓝牙虚拟串口驱动

• 兼容已有串口软件和工具，无需二次开发

• 支持Windows/Linux/Android/iOS等系统蓝牙主机连接

• 支持蓝牙主从一体模式和从机模式

• 蓝牙主从模式可以自动连接或绑定

• 支持硬件配置参数

• 传输距离100米

• 发射功率8档可调

• 掉电睡眠电流0.3uA

• 支持3.3V和2.5V工作电压

• 异步串口最高通讯波特率1Mbps

• 串口支持MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS

• 串口支持奇、偶、无校验、空白0、标志1等校验方式

• 支持获取芯片供电电压参数

应用场景

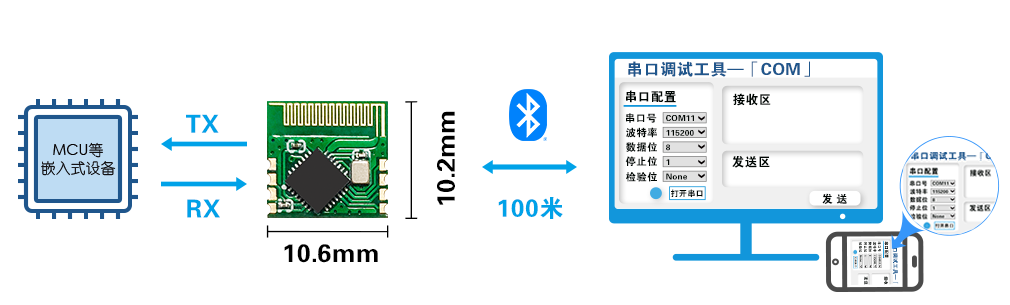

场景1

MCU等嵌入式设备通过UART连接蓝牙转串口模块，PC端开启蓝牙功能与模块连接，安装虚拟串口驱动后，打开PC端的串口调试工具即可直接与MCU等嵌入式设备进行通讯。移动设备端使用我司提供的蓝牙APP软件（类似串口软件）即可直接与MCU等嵌入式设备进行通讯。实现即连即用，无需编程。
如果PC端不支持低功耗蓝牙，可以通过USB接口外加三通模块与蓝牙转串口模块连接，实现USB和串口之间的转换。

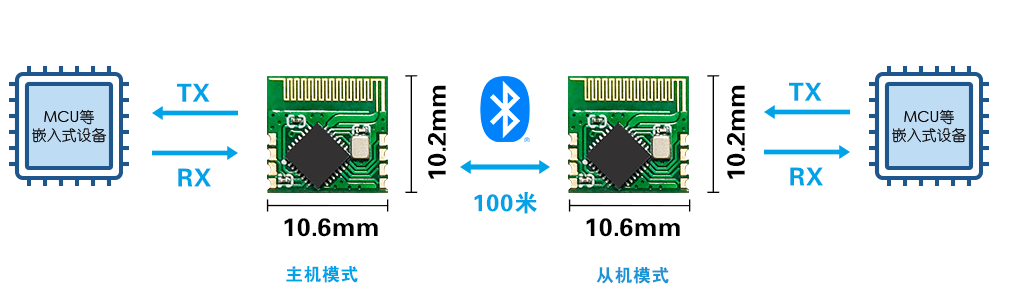

场景2

MCU等嵌入式设备通过UART与蓝牙转串口模块连接，两个模块分别配置为主从一体模式和从机模式或者都配置为主从一体模式，互相建立连接，即可实现两个MCU等嵌入式设备之间无线串口通讯，即连即用，无需编程。
