概述

CH395是以太网协议栈管理芯片，用于单片机系统进行以太网通讯。
CH395芯片自带10/100M 以太网介质传输层(MAC)和物理层(PHY)，完全兼容IEEE802.3 10/100M 协议，内置了IP、DHCP、ARP、ICMP、IGMP、UDP、TCP等以太网协议栈固件。单片机系统可以方便的通过CH395芯片进行网络通讯。
CH395支持三种通讯接口：8 位并口、SPI接口或者异步串口，单片机/DSP/MCU/MPU等控制器可以通过上述任何一种通讯接口控制CH395芯片进行以太网通讯。

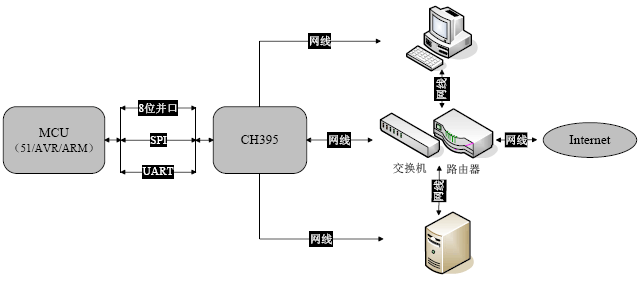

下图为CH395的应用框图：

特点

• 内部自带以太网介质传输层(MAC)和物理层(PHY)。

• 支持10/100M，全双工/半双工自适应，兼容802.3协议。

• 支持多种模式的地址过滤。

• 与 802.3x全双工流控和半双工背压流控完全兼容。

• 支持MDI/MDIX线路自动转换。

• 内置TCP/IP协议簇，支持IPv4、DHCP 、ARP、ICMP、IGMP、UDP、TCP协议。

• 提供8个独立的Socket对，可以同时进行数据收发。

• 提供高速8位被动并行接口，支持连接到单片机的并行数据总线。

• 提供最高30MHz速度的SPI设备接口，支持连接到单片机的SPI串行总线。

• 提供最高3Mbps速度的异步串口，支持连接到单片机的串行口，支持通讯波特率动态调整。

• 支持低功耗模式。

• 内置24K RAM，可用于以太网数据收发，每个Socket收发缓冲区可以自由配置。

• 内置4KB EEPROM。

• 支持8路GPIO。

• 提供LQFP64M和LQFP128无铅封装，兼容RoHS。

应用

开发资料

1. CH395DS1.PDF，即CH395用户手册。

2. CH395EVT.ZIP，包含：

• CH395示例程序(C语言)。

• CH395开发板原理图及PCB图。

• CH395DEBUG软件及说明。
